单模块容量：25kVA
单机柜系统额定容量：200kVA
并机能力：4台800kVA
电池节数：36-42节灵活可调

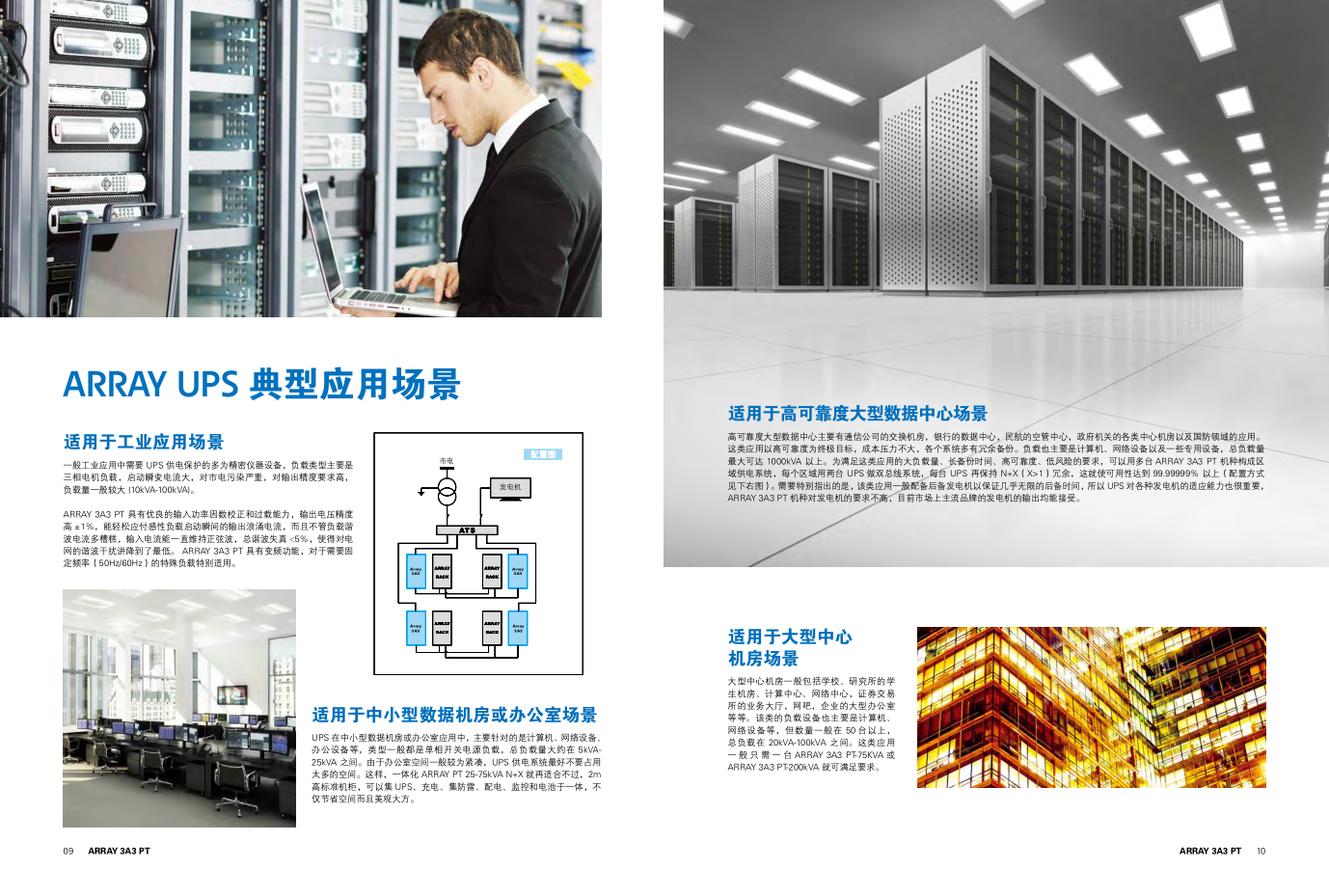

适用环境和行业

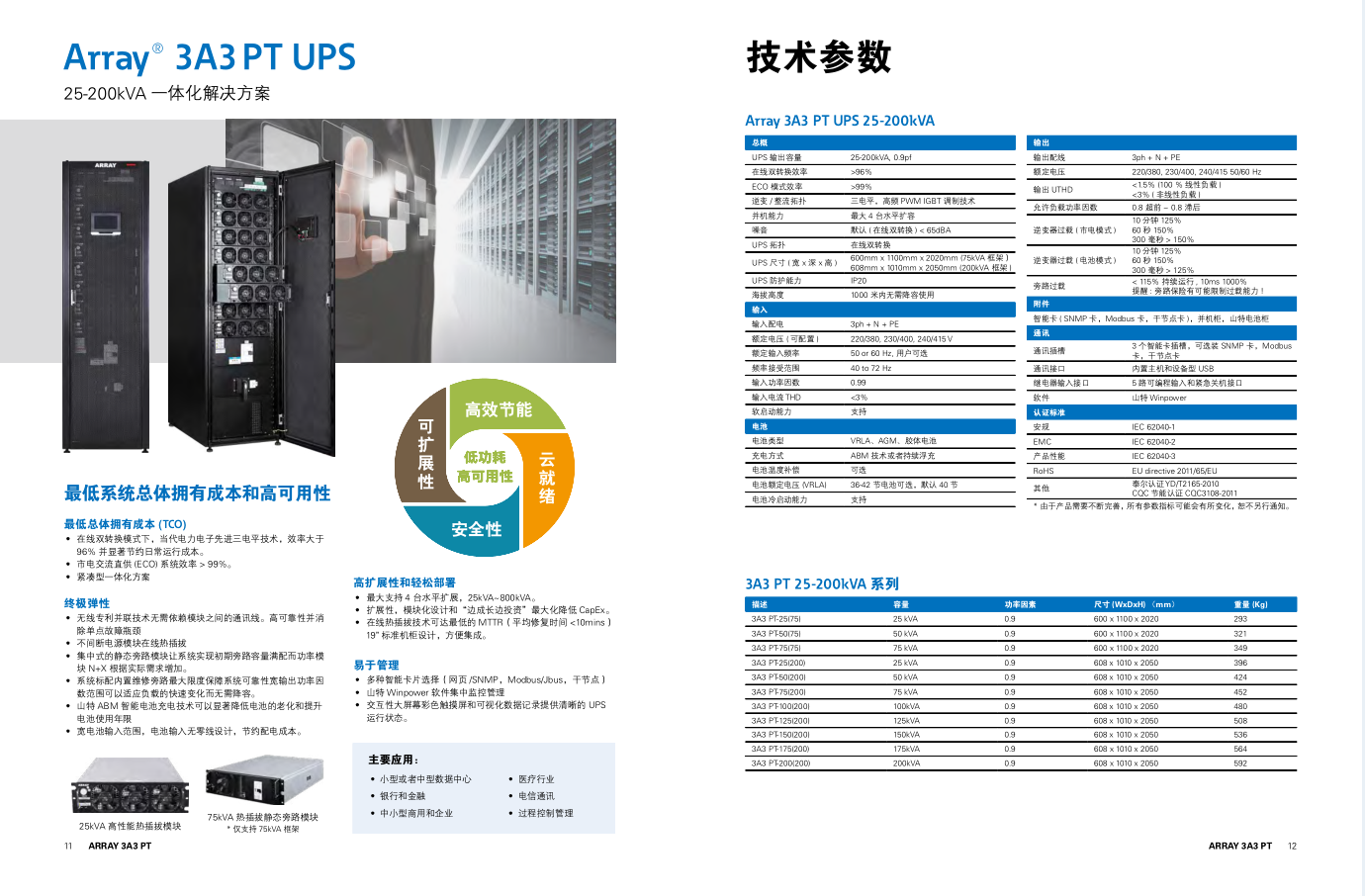

参数表
| 总概 | |
| UPS 输出容量 | 25-200kVA, 0.9pf |
| 在线双转换效率 | >96% |
| ECO 模式效率 | >99% |
| 逆变 / 整流拓扑 | 三电平，高频 PWM IGBT 调制 |
| 并机能力 | 最大 4 台水平扩容 |
| 噪音 | 默认 ( 在线双转换 ) < 65dBA |
| UPS 拓扑 | 在线双转换 |
| UPS 尺寸 ( 宽 x 深 x 高 ) | 600mm x 1100mm x 2020mm (75kVA 框 架) |
| 608mm x 1010mm x 2050mm (200kVA 框 架) | |
| UPS 防护能力 | IP20 |
| 海拔高度 | 1000 米内无需降容使用 |
| 输入 | |
| 输入配电 | 3ph + N + PE |
| 额定电压 ( 可配置 ) | 220/380, 230/400, 240/415 V |
| 额定输入频率 | 50 or 60 Hz, 用户可选 |
| 频率接受范围 | 40 to 72 Hz |
| 输入功率因数 | 0.99 |
| 输入电流THD | <3% |
| 软启动能力 | 支持 |
| 电池 | |
| 电池类型 | VRLA、AGM、胶体电池 |
| 充电方式 | ABM 技术或者持续浮充 |
| 电池温度补偿 | 可选 |
| 电池额定电压 (VRLA) | 36-42 节电池可选，默认 40 节 |
| 电池冷启动能力 | 支持 |
| 输出 | |
| 输出配线 | 3ph + N + PE |
| 额定电压 | 220/380, 230/400, 240/415 50/60 Hz |
| 输出 UTHD | <1.5% (100 % 线性负载 ) |
| <3%(非线性负载) | |
| 允许负载功率因数 | 0.8 超前 ~ 0.8 滞后 |
| 逆变器过载 ( 市电模式 ) | 10 分钟 125% |
| 60 秒 150% | |
| 300 毫秒 > 150% | |
| 逆变器过载 ( 电池模式 ) | 10 分钟 125% |
| 60 秒 150% | |
| 300 毫秒 > 125% | |
| 旁路过载 | < 115% 持续运行 , 10ms 1000% |
| 提醒 : 旁路保险有可能限制过载能力 ! | |
| 附件 | |
| 智能卡 ( SNMP 卡，Modbus 卡，干节点卡 )，并机柜，山特电池柜 | |
| 通讯 | |
| 通讯插槽 | 3 个智能卡插槽，可选装 SNMP 卡，Modbus卡，干节点卡 |
| 通讯接口 | 内置主机和设备型 USB |
| 继电器输入接口 | 5 路可编程输入和紧急关机接口 |
| 软件 | 山特Winpower |
| 认证标准 | |
| 安规 | IEC 62040-1 |
| EMC | IEC 62040-2 |
| 产品性能 | IEC 62040-3 |
| RoHS | EU directive 2011/65/EU |
| 其他 | 泰尔认证YD/T2165-2010 |
| CQC 节能认证 CQC3108-2011 | |
由于产品需要不断完善，所有参数指标可能会有所变化，恕不另行通知。
